電磁接觸器
商品編號：S-P
檔案下載
-
機種 非可逆 S-P06S S-P09S 可逆 S-2x P06S S-2x P09S
-
機種 非可逆 S-P11(S) S-P12(S) S-P15(S) 可逆 S-2× P11(S) S-2× P12(S) S-2× P15(S)
-

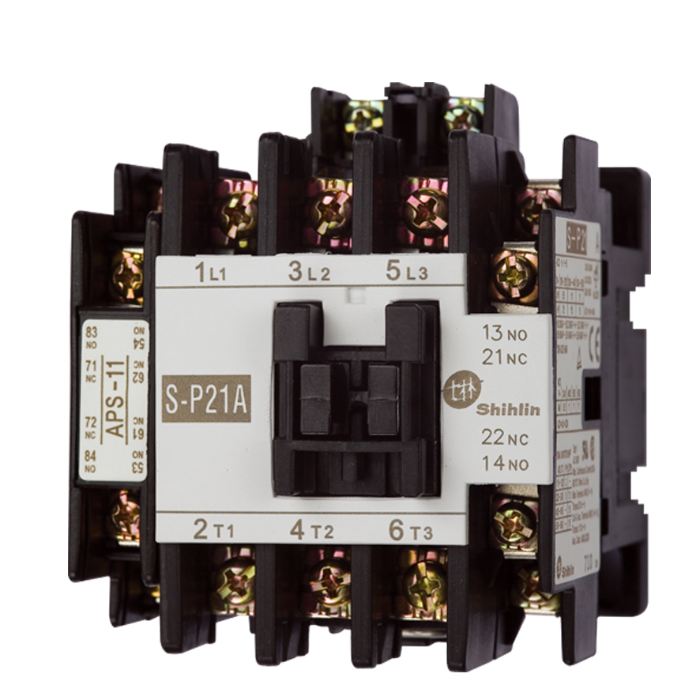

機種 非可逆 S-P16(S) S-P21(S) S-P21A(S) S-P25(S) 可逆 S-2× P16(S) S-2× P21(S) S-2× P21A(S) S-2× P25(S)
-
機種 非可逆 S-P30T(S) S-P35T(S) S-P40T(S) 可逆 S-2× P30T(S) S-2× P35T(S) S-2× P40T(S)
-
機種 非可逆 S-P50T(S) S-P69T(S) S-P80T(S) S-P100T(S) 可逆 S-2×P50T(S) S-2×P60T(S) S-2×P80T(S) S-2×P100T(S)
-

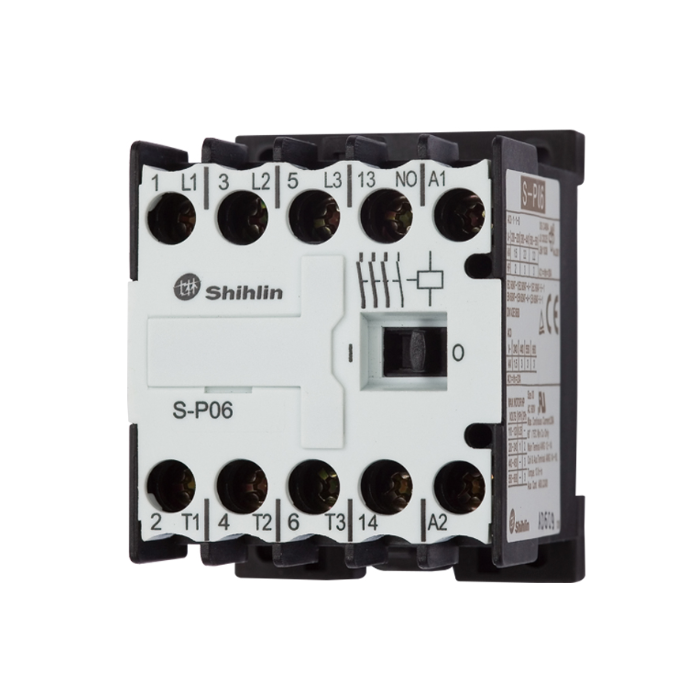

機 種 非可逆 S-P06S S-P09S 可逆 S-2XP06S S-2XP09S
額定容量AC3 級
額定容量
(kW/A)單相 100~110V 0.2/5.5 0.3/9
CNS 2930
CNS 14816
JIS C8201
JEM 1038200~220V 0.4/4.3 0.75/7.5 三相 200~220V 1.5/7.5 2.2/10.1 380~440V 2.2/6 3.7/8 500~550V 2.2/5 3.7/6.5 AC 1級電阻性負載 (A) 20 20 連續通電電流 (lth) (A) 20 20
AC3 級
額定容量
(kW/A)
三相240V 1.5/7.5 2.2/10.1
IEC 60947-4-1
EN 60947-4-1
DIN VDE 0660440V 3/6.5 4/8.5 550V 3/5 4/6.5 660V 3/4 4/5 AC 1級電阻性負載 (A) 20 20 連續通電電流 (lth) (A) 20 20 UL 508
CSA-C22.2FLA
額定容量
(HP/A)單相 110~120V 0.25/5.8 0.5/9.8 220~240V 1/8 1.5/10 三相 220~240V 2/6.8 3/9.6 440~480V 3/4.8 5/7.6 550~600V 3/3.9 5/6.1 AC 1級電阻性負載 (A) 20 20 連續通電電流 (lth) (A) 20 20 NEMA等級 00 00
補助接點接點構成 非可逆 1a (或 1b) 可逆 2×(1a或1b) IEC 60947-5-1
EN 60947-5-1
額定電流 (A)AC 15級
交流抵抗負載110V 6 220V 3.3 380V 1.9 550V 1.2 連續通電電流 (lth) (A) 10 補 助 接 點 等 級 (UL) A600
性能機械壽命 (萬次) 1000 電氣壽命 (AC3級) (萬次) 160 最大開閉頻度 (次/小時) 1200 附屬裝置
使用之熱動過電流繼電器二素子 ─ 三素子 ─ 欠相型 TH-P09PPS
-
P系列 規格表
機種 非可逆 S-P06S S-P09S 可逆 S-2x P06S S-2x P09S -
P系列 規格表
機種 非可逆 S-P11(S) S-P12(S) S-P15(S) 可逆 S-2× P11(S) S-2× P12(S) S-2× P15(S) -
P系列 規格表
機種 非可逆 S-P16(S) S-P21(S) S-P21A(S) S-P25(S) 可逆 S-2× P16(S) S-2× P21(S) S-2× P21A(S) S-2× P25(S) -
P系列 規格表
機種 非可逆 S-P30T(S) S-P35T(S) S-P40T(S) 可逆 S-2× P30T(S) S-2× P35T(S) S-2× P40T(S) -
P系列 規格表
機種 非可逆 S-P50T(S) S-P69T(S) S-P80T(S) S-P100T(S) 可逆 S-2×P50T(S) S-2×P60T(S) S-2×P80T(S) S-2×P100T(S) -
test
機 種 非可逆 S-P06S S-P09S 可逆 S-2XP06S S-2XP09S
額定容量AC3 級
額定容量
(kW/A)單相 100~110V 0.2/5.5 0.3/9
CNS 2930
CNS 14816
JIS C8201
JEM 1038200~220V 0.4/4.3 0.75/7.5 三相 200~220V 1.5/7.5 2.2/10.1 380~440V 2.2/6 3.7/8 500~550V 2.2/5 3.7/6.5 AC 1級電阻性負載 (A) 20 20 連續通電電流 (lth) (A) 20 20
AC3 級
額定容量
(kW/A)
三相240V 1.5/7.5 2.2/10.1
IEC 60947-4-1
EN 60947-4-1
DIN VDE 0660440V 3/6.5 4/8.5 550V 3/5 4/6.5 660V 3/4 4/5 AC 1級電阻性負載 (A) 20 20 連續通電電流 (lth) (A) 20 20 UL 508
CSA-C22.2FLA
額定容量
(HP/A)單相 110~120V 0.25/5.8 0.5/9.8 220~240V 1/8 1.5/10 三相 220~240V 2/6.8 3/9.6 440~480V 3/4.8 5/7.6 550~600V 3/3.9 5/6.1 AC 1級電阻性負載 (A) 20 20 連續通電電流 (lth) (A) 20 20 NEMA等級 00 00
補助接點接點構成 非可逆 1a (或 1b) 可逆 2×(1a或1b) IEC 60947-5-1
EN 60947-5-1
額定電流 (A)AC 15級
交流抵抗負載110V 6 220V 3.3 380V 1.9 550V 1.2 連續通電電流 (lth) (A) 10 補 助 接 點 等 級 (UL) A600
性能機械壽命 (萬次) 1000 電氣壽命 (AC3級) (萬次) 160 最大開閉頻度 (次/小時) 1200 附屬裝置
使用之熱動過電流繼電器二素子 ─ 三素子 ─ 欠相型 TH-P09PPS
