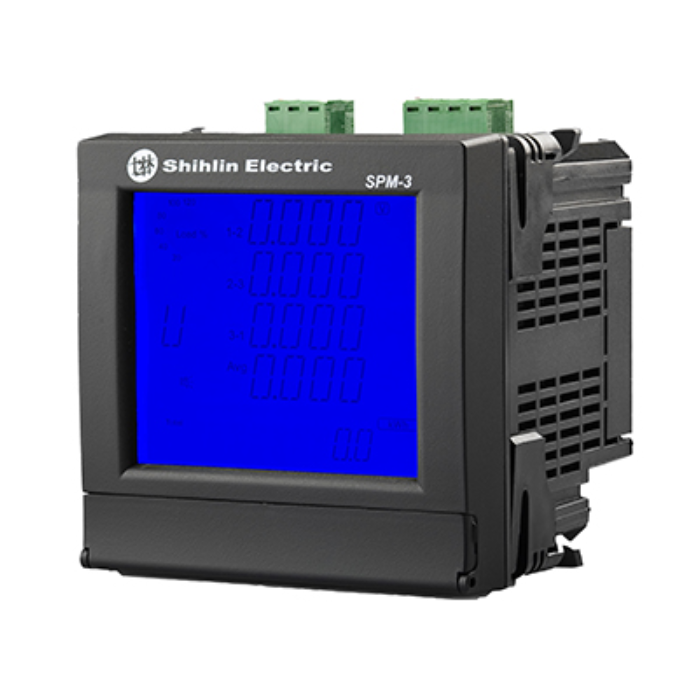

SPM-3
商品簡述：
特色
• 符合IEC62053-22 Class 0.5規範。
• 精度高，V.I.精度優於0.2%，Wh精度優於0.5%，可做雙向電能量測。
• 量測項目超過90項。
• 電流反接時，可於設定中直接調整電流流向，不需重新配線。
• 大尺寸LCD顯示螢幕，背光亮度可做4段式調整，操作靈敏，易學易用。
• 具備RS485通訊介面，支援Modbus標準通訊協定，應用彈性大。
• 具備電壓/電流不平衡率、電壓合格率等電力品質量測項目。
• 外型小巧，符合DIN96×96標準，採自鎖式安裝卡榫，安裝拆卸皆方便。
檔案下載
-
- 可應用於一般單、三相系統之電力監視量測、分析、儲存，具有完整的電力量測功能，包括電流、電壓、電量、瓦特、功因、瓦時、頻率、需量，有效及無效電能計算。
- 內建的RS485通訊使SPM-3能夠輕易地和各類SCADA系統一起整合運用。
- 它的體積小而美、安裝簡易方便、成本低、使用彈性大，十分符合現代化電力監視的需求。
-
※ 進階版專屬功能量測接線模式 3P4W,3P3W-2CT,3P3W-3CT,1P3W,1P2W,自動判斷接線模式 工作電源 AC80-380V/DC100-300V 電壓量測範圍 10V-600V L-L 電流量測範圍 8mA-5A 精度 V、I 0.2%@ Reading， W 0.5%@ Reading 頻率 45-65Hz 量測項目 V, I, kW, kvar, kVA, kWh, kvarh, kVAh, PF, Frequency, Demand (可選擇Block或Rolling) 儲存項目 各量測參數最大最小值 警報項目 過電壓、電流、頻率、需量；低電壓、電流、頻率 電力品質 電壓電流不平衡、電壓合格率、各參數最大最小值、總諧波失真(THD) 、電壓/電流單次諧波(達31階)*、相角* Energy顯示位數 kWh, kVAh, kvarh 可顯示至9位數 (8位整數+1位小數) 顯示面板 68mm×59mm LCD液晶螢幕，背光亮度可調整 通訊方式 RS485通訊×1，通訊速率最高可調至57600bps，可選配第二組RS485 時間 具日曆顯示之RTC真實時鐘 接點 工作電源、量測電壓、量測電流、DO、RS485 I/O DO Output ×2；DO1 Alarm output、DO2 Pulse/ Alarm output 作業溫度 -20℃-70℃ 儲存溫度 -25℃-80℃ 濕度 20-90%RH 防塵/防水IP保護 正面IP52，機殼IP20 尺寸 96(W) × 96(H) × 97(L) mm 功耗 0.45~0.7W(背光關閉狀況下)
1.3~1.7W(最大背光亮度開啟下)
2.3W(最大背光亮度開啟及使用Lon模組狀況下)
-
規範
- 可應用於一般單、三相系統之電力監視量測、分析、儲存，具有完整的電力量測功能，包括電流、電壓、電量、瓦特、功因、瓦時、頻率、需量，有效及無效電能計算。
- 內建的RS485通訊使SPM-3能夠輕易地和各類SCADA系統一起整合運用。
- 它的體積小而美、安裝簡易方便、成本低、使用彈性大，十分符合現代化電力監視的需求。
-
規格
※ 進階版專屬功能量測接線模式 3P4W,3P3W-2CT,3P3W-3CT,1P3W,1P2W,自動判斷接線模式 工作電源 AC80-380V/DC100-300V 電壓量測範圍 10V-600V L-L 電流量測範圍 8mA-5A 精度 V、I 0.2%@ Reading， W 0.5%@ Reading 頻率 45-65Hz 量測項目 V, I, kW, kvar, kVA, kWh, kvarh, kVAh, PF, Frequency, Demand (可選擇Block或Rolling) 儲存項目 各量測參數最大最小值 警報項目 過電壓、電流、頻率、需量；低電壓、電流、頻率 電力品質 電壓電流不平衡、電壓合格率、各參數最大最小值、總諧波失真(THD) 、電壓/電流單次諧波(達31階)*、相角* Energy顯示位數 kWh, kVAh, kvarh 可顯示至9位數 (8位整數+1位小數) 顯示面板 68mm×59mm LCD液晶螢幕，背光亮度可調整 通訊方式 RS485通訊×1，通訊速率最高可調至57600bps，可選配第二組RS485 時間 具日曆顯示之RTC真實時鐘 接點 工作電源、量測電壓、量測電流、DO、RS485 I/O DO Output ×2；DO1 Alarm output、DO2 Pulse/ Alarm output 作業溫度 -20℃-70℃ 儲存溫度 -25℃-80℃ 濕度 20-90%RH 防塵/防水IP保護 正面IP52，機殼IP20 尺寸 96(W) × 96(H) × 97(L) mm 功耗 0.45~0.7W(背光關閉狀況下)
1.3~1.7W(最大背光亮度開啟下)
2.3W(最大背光亮度開啟及使用Lon模組狀況下)
