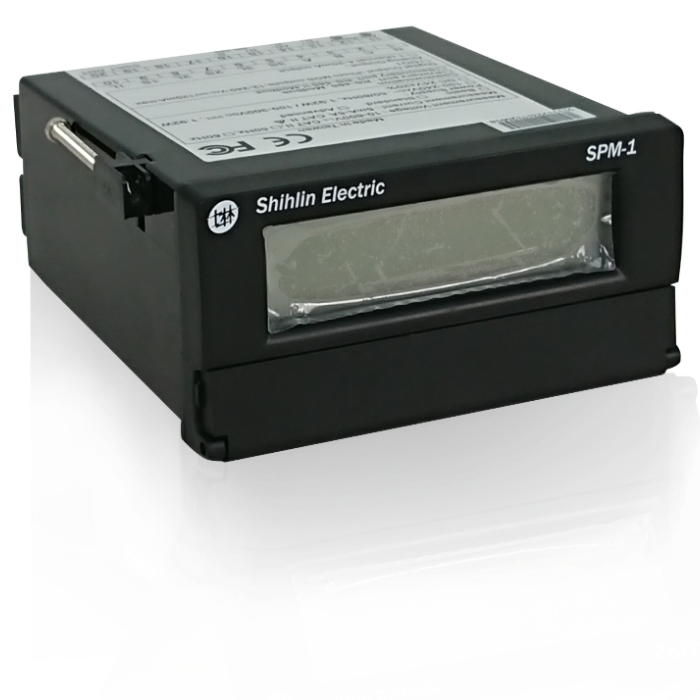

SPM-1
商品簡述：
• 三相(單相)多功能電表，具備基本電力參數量測及通訊功能。
• 精度高，V.I.精度優於0.2%，Wh精度優於0.5%。
• 具備LCD顯示螢幕，背光亮度可做4段式調整。
• 可選配RS485通訊介面，支援Modbus標準通訊協定，應用彈性大。
• 外型小巧，符合DIN96*48標準，安裝拆卸皆方便。
檔案下載
-
SPM-1為一高精度集合式電表，提供多樣化電量參數，可應用於一般單、三相系統之電力監視量測。
搭配RS485遠端通訊功能，使其可廣泛應用於遠端電力監視需求。
-
量測接線模式 3P4W,3P3W-2CT,3P3W-3CT,1P3W,1P2W,自動判斷接線模式 取樣率 3600點/秒 精度 電壓：0.2%
電流：0.2%
電力/kW, kVAR, kVA：0.5 %
電能/kWh, kVARh, kVAh：0.5 %
功率因數：0.5%
頻率：0.1%輔助電源 100-240 VAC / 100-300VDC 量測電壓輸入 10-600V (線對線電壓) 量測電流輸入 5mA-5A 功耗 1.73W/4.59VA (背光關閉)，1.92W/4.96VA (背光開啟)
測試條件:輔助電源220V，通訊埠皆在工作狀態頻率 47-63Hz 通訊(選配) RS485 Modbus protocol, 2 –wire,4800~57600bps 安裝方式 盤面式固定 尺寸(MM) 96(W) × 48(H) × 111.2(L) 重量 273g 顯示 白光70mmx18mm Monochrome LCD 溫度 工作 (-20 ~ 70 °C )儲存 (-25 ~ 70 °C) 濕度 95%RH(無凝結) 保護等級 IP40(前面板) IP20(背殼) 認證規範
1. LVD測試認證：EN61010-1
2. CE 測試認證：
EN61326-1 Conducted Emission
EN61000-3-2 Harmonic Current Emission
EN61000-3-3 Voltage Fluctuation and Flicker
EN61000-4-2 Electrostatic Discharge
EN61000-4-3 Radiated Susceptibility
EN61000-4-4 Electrical Fast Transient/Burst
EN61000-4-5 Surge
EN61000-4-6 Conducted Susceptibility
EN61000-4-8 Power Frequency magnetic Field
EN61000-4-11 Voltage Dips and Interruption
3. FCC 測試認證：
FCC PART 15B CISPR 22
ICES-003 Issue 5 ANSI C63.4
-
規範
SPM-1為一高精度集合式電表，提供多樣化電量參數，可應用於一般單、三相系統之電力監視量測。
搭配RS485遠端通訊功能，使其可廣泛應用於遠端電力監視需求。
-
規格
量測接線模式 3P4W,3P3W-2CT,3P3W-3CT,1P3W,1P2W,自動判斷接線模式 取樣率 3600點/秒 精度 電壓：0.2%
電流：0.2%
電力/kW, kVAR, kVA：0.5 %
電能/kWh, kVARh, kVAh：0.5 %
功率因數：0.5%
頻率：0.1%輔助電源 100-240 VAC / 100-300VDC 量測電壓輸入 10-600V (線對線電壓) 量測電流輸入 5mA-5A 功耗 1.73W/4.59VA (背光關閉)，1.92W/4.96VA (背光開啟)
測試條件:輔助電源220V，通訊埠皆在工作狀態頻率 47-63Hz 通訊(選配) RS485 Modbus protocol, 2 –wire,4800~57600bps 安裝方式 盤面式固定 尺寸(MM) 96(W) × 48(H) × 111.2(L) 重量 273g 顯示 白光70mmx18mm Monochrome LCD 溫度 工作 (-20 ~ 70 °C )儲存 (-25 ~ 70 °C) 濕度 95%RH(無凝結) 保護等級 IP40(前面板) IP20(背殼) 認證規範
1. LVD測試認證：EN61010-1
2. CE 測試認證：
EN61326-1 Conducted Emission
EN61000-3-2 Harmonic Current Emission
EN61000-3-3 Voltage Fluctuation and Flicker
EN61000-4-2 Electrostatic Discharge
EN61000-4-3 Radiated Susceptibility
EN61000-4-4 Electrical Fast Transient/Burst
EN61000-4-5 Surge
EN61000-4-6 Conducted Susceptibility
EN61000-4-8 Power Frequency magnetic Field
EN61000-4-11 Voltage Dips and Interruption
3. FCC 測試認證：
FCC PART 15B CISPR 22
ICES-003 Issue 5 ANSI C63.4
