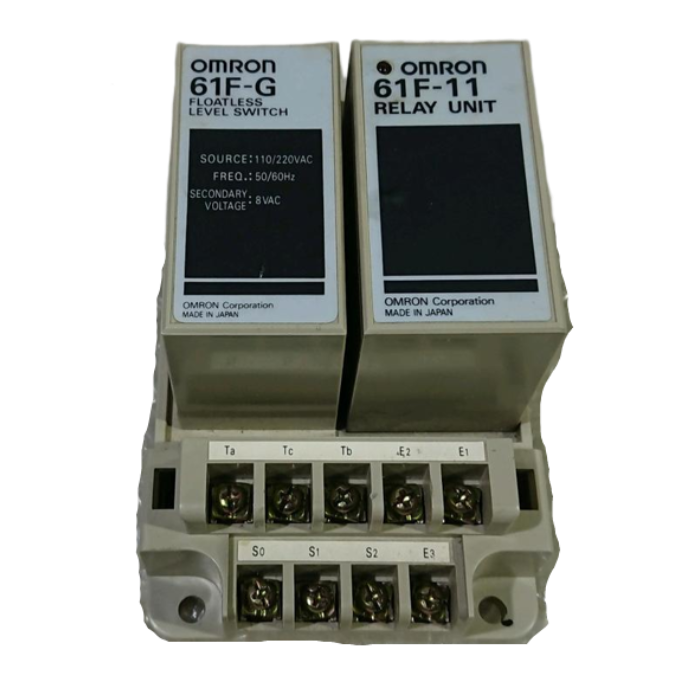

無浮標液位開關（基本型） 61F-G[]系列
商品簡述：
導電(電極)式的液位檢測器。大樓、公寓的上下水道、產業設備‧裝置、淨水場/污水處理設施等，應用廣泛
檔案下載
-
- 繼電器模組為積木結構，維修容易。
- LED指示燈，動作狀態一目了然。
- 亦備有熱帶地區處理型及高溫用類型。即使使用環境 溫度高，亦能穩定檢測。
種類 一般用 遠距離用(2km) 遠距離用(4km) 型號 型號 型號 G型 61F-G
(AC100/200V)61F-GL 2KM
(AC100/200V)61F-GL 4KM
(AC100/200V)G1型 61F-G1
(AC100/200V)61F-G1L 2KM
(AC100/200V)61F-G1L 4KM
(AC100/200V)G2型 61F-G2
(AC100/200V)61F-G2L 2KM
(AC100/200V)61F-G2L 4KM
(AC100/200V)G3型 61F-G3
(AC100/200V)61F-G3L 2KM
(AC100/200V)61F-G3L 4KM
(AC100/200V)G4型 61F-G4
(AC100/200V)61F-G4L 2KM
(AC100/200V)61F-G4L 4KM
(AC100/200V)I型 61F-I
(AC100/200V)61F-IL 2KM
(AC100/200V)61F-IL 4KM
(AC100/200V)繼電器模組 61F-11 61F-11L 2KM 61F-11L 4KM
-
類型 一般用
61F-[](TDL)＊1高溫用
61F-[]T遠距離用
61F-[]L 2KM(2km用)
61F-[]L 4KM(4km用)控制對象、使用條件 一般的淨水、污水 一般的淨水、污水
使用環境溫度高的場所一般的淨水、污水幫浦室與水槽、
受水槽和給水槽之間的距離較長等
，需要遠程操控的各種情況額定電壓 AC100/200V(共用)50/60Hz(共用) 允許電壓
變動範圍額定電壓之85～110% 電極間電壓 AC8V 電極間電流 AC約1mA以下 消耗電力 G[]：3.5VA以下 G1[]、G2[]、I[]：5.5VA以下 G3[]：7.5VA以下 G4[]：14.5VA以下 電極間
動作阻抗
(建議值)0～約4kΩ 0～約5kΩ 0～1.8kΩ(2km用)
0～0.7kΩ(4km用)電極間
復歸阻抗
(建議值)約15kΩ～∞Ω 約15kΩ～∞Ω 4k～∞Ω(2km用)
2.5k～∞Ω(4km用)使用電纜的長度＊2 1km以下 600m以下 2km以下、4km以下 輸出 AC220V 5A(電阻負載)、AC220V 2A(電阻負載cosφ＝0.4) 使用環境
溫度-10～+55℃ -10～+70℃ -10～+55℃ 使用環境
濕度45～85%RH 絕緣阻抗＊3 100MΩ min. (at 500 VDC) 耐電壓＊3 AC2,000V 50/60Hz 1min 使用壽命 電氣性50萬次以上機械性500萬次以上 重量 G：約380g G1、G2、I：約750g G3：約930g G4：約1,710g 內部連接圖 (例)61F-G型
(例)61F-GT型
(例)61F-GL型
-
（單位：mm）
61F-G、-GT、-GL、-GH、-GD、-GR、-G-TDL型
![61F-G[] 外觀尺寸 1](https://www.omron.com.tw/Images/244_dm_118-240420.gif)
61F-G1、-G1T、-G1L、-G1H、-G1D、-G1R、-G1-TDL、-G1-2型
61F-G2、-G2T、-G2L、-G2H、-G2D、-G2R、-G2-TDL型
61F-I、-IT、-IL、-IH、-ID、-I-TDL型![61F-G[] 外觀尺寸 2](https://www.omron.com.tw/Images/244_dm_218-240421.gif)
-
規格
- 繼電器模組為積木結構，維修容易。
- LED指示燈，動作狀態一目了然。
- 亦備有熱帶地區處理型及高溫用類型。即使使用環境 溫度高，亦能穩定檢測。
種類 一般用 遠距離用(2km) 遠距離用(4km) 型號 型號 型號 G型 61F-G
(AC100/200V)61F-GL 2KM
(AC100/200V)61F-GL 4KM
(AC100/200V)G1型 61F-G1
(AC100/200V)61F-G1L 2KM
(AC100/200V)61F-G1L 4KM
(AC100/200V)G2型 61F-G2
(AC100/200V)61F-G2L 2KM
(AC100/200V)61F-G2L 4KM
(AC100/200V)G3型 61F-G3
(AC100/200V)61F-G3L 2KM
(AC100/200V)61F-G3L 4KM
(AC100/200V)G4型 61F-G4
(AC100/200V)61F-G4L 2KM
(AC100/200V)61F-G4L 4KM
(AC100/200V)I型 61F-I
(AC100/200V)61F-IL 2KM
(AC100/200V)61F-IL 4KM
(AC100/200V)繼電器模組 61F-11 61F-11L 2KM 61F-11L 4KM
-
性能
類型 一般用
61F-[](TDL)＊1高溫用
61F-[]T遠距離用
61F-[]L 2KM(2km用)
61F-[]L 4KM(4km用)控制對象、使用條件 一般的淨水、污水 一般的淨水、污水
使用環境溫度高的場所一般的淨水、污水幫浦室與水槽、
受水槽和給水槽之間的距離較長等
，需要遠程操控的各種情況額定電壓 AC100/200V(共用)50/60Hz(共用) 允許電壓
變動範圍額定電壓之85～110% 電極間電壓 AC8V 電極間電流 AC約1mA以下 消耗電力 G[]：3.5VA以下 G1[]、G2[]、I[]：5.5VA以下 G3[]：7.5VA以下 G4[]：14.5VA以下 電極間
動作阻抗
(建議值)0～約4kΩ 0～約5kΩ 0～1.8kΩ(2km用)
0～0.7kΩ(4km用)電極間
復歸阻抗
(建議值)約15kΩ～∞Ω 約15kΩ～∞Ω 4k～∞Ω(2km用)
2.5k～∞Ω(4km用)使用電纜的長度＊2 1km以下 600m以下 2km以下、4km以下 輸出 AC220V 5A(電阻負載)、AC220V 2A(電阻負載cosφ＝0.4) 使用環境
溫度-10～+55℃ -10～+70℃ -10～+55℃ 使用環境
濕度45～85%RH 絕緣阻抗＊3 100MΩ min. (at 500 VDC) 耐電壓＊3 AC2,000V 50/60Hz 1min 使用壽命 電氣性50萬次以上機械性500萬次以上 重量 G：約380g G1、G2、I：約750g G3：約930g G4：約1,710g 內部連接圖 (例)61F-G型
(例)61F-GT型
(例)61F-GL型
-
外觀尺寸
（單位：mm）
61F-G、-GT、-GL、-GH、-GD、-GR、-G-TDL型
61F-G1、-G1T、-G1L、-G1H、-G1D、-G1R、-G1-TDL、-G1-2型
61F-G2、-G2T、-G2L、-G2H、-G2D、-G2R、-G2-TDL型
61F-I、-IT、-IL、-IH、-ID、-I-TDL型
