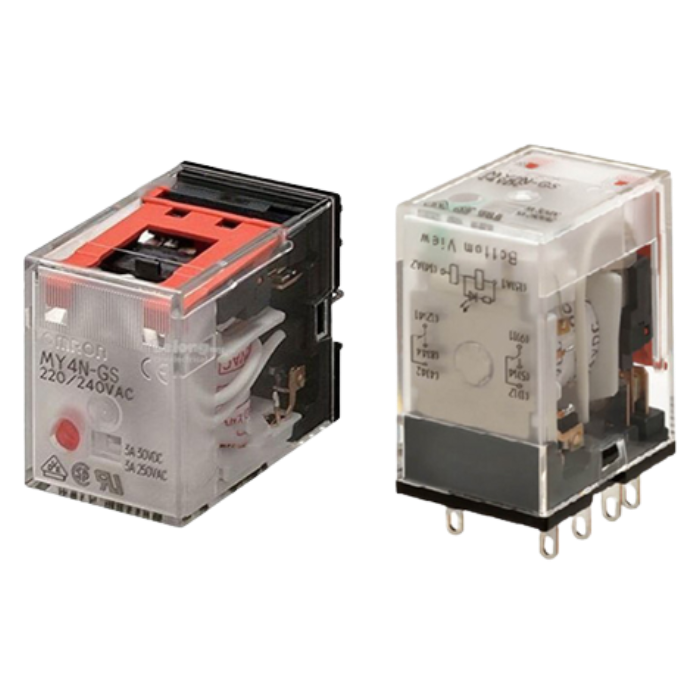

控制盤用 MY-GS系列

折扣價：NT$
售價：NT$
定價：NT$
使用紅利點數：點

商品簡述：

通用繼電器最經典暢銷款MY型，標準配備機械指示器，利於掌握接點的動作狀態
*可搭配其他廠牌連接底座一起使用

檔案下載

規格：

與Push-In Plus底座PYF-[]-PU型組合使用，縮短60％的配線工時（本公司實測值資料）
可利用LED動作指示燈的燈色辨識AC線圈規格 / DC線圈規格
線圈膠帶上印有操作線圈規格，提高辨識性
全系列產品皆標準配備機械式動作指示器構造（機械指示器）
符合RoHS標準，具環保性
取得UL、CSA、IEC（VDE認證）標準

分類	分類型號		線圈電壓(V)
接點組成	2C	4C	線圈電壓(V)
標準型	MY2-GS型	MY4-GS型	AC12、AC24、AC48、AC100/110、AC110/120、AC200/220、AC220/240
標準型	MY2-GS型	MY4-GS型	DC6、DC12、DC24、DC48、DC100/110
動作指示燈內藏型	MY2N-GS型	MY4N-GS型	AC12、AC24、AC48、AC100/110、AC110/120、AC200/220、AC220/240
動作指示燈內藏型	MY2N-GS型	MY4N-GS型	DC6、DC12、DC24、DC48、DC100/110、DC220
動作指示燈/ 二極體內藏型	MY2N-D2-GS型	MY4N-D2-GS型	DC12、DC24、DC48、DC100/110、DC220
動作指示燈、 CR內藏型	MY2N-CR-GS型	MY4N-CR-GS型	AC100/110、AC110/120、AC200/220、AC220/240
附閂鎖桿型動作指示燈內藏型	MY2IN-GS型	MY4IN-GS型	AC12、AC24、AC48、AC100/110、AC110/120、AC200/220、AC220/240
附閂鎖桿型動作指示燈內藏型	MY2IN-GS型	MY4IN-GS型	DC6、DC12、DC24、DC48、DC100/110、DC220
附閂鎖桿型動作指示燈/二極體內藏型	MY2IN-D2-GS型	MY4IN-D2-GS型	DC12、DC24、DC48、DC100/110、DC220
附閂鎖桿型動作指示燈/CR內藏型	MY2IN-CR-GS型	MY4IN-CR-GS型	型AC100/110、AC110/120、AC200/220、AC220/240

操作線圈

項目		額定電流(mA)		線圈阻抗 (Ω)	線圈感電係數(H)		動作電壓(V)	復歸電壓(V)	最大容許電壓(V)	消耗功率(VA、W)
額定電壓		50Hz	60Hz	線圈阻抗 (Ω)	電樞OFF	電樞ON	對額定電壓的比(%)			消耗功率(VA、W)
AC	12	106.5	91	46	0.17	0.33	80%以下＊1	30%以上＊2	110%	約0.9～1.3(60Hz)
	24	53.8	46	180	0.69	1.3
	48	25.7	21.1	788	3.22	5.66
	100/110	11.7/12.9	10.0/11.0	3,750	14.54	24.6
	110/120	9.9/10.8	8.4/9.2	4,430	19.2	32.1
	200/220	6.2/6.8	5.3/5.8	12,950	54.75	94.07
	220/240	5.2/6.2	4.3/5.0	15,920	83.5	136.4
DC	6	146(151)		41.0(39.8)	0.17	0.33		10%以上＊2		約0.9
	12	72.7(75)		165(160)	0.73	1.73
	24	36.3(37.7)		662(636)	3.2	5.72
	48	17.6(18.8)		2,725(2,560)	10.6	21.0
	100/110	8.7(9.0)/ 9.6(9.9)		11,440(11,100)	45.6	86.2
	220	3.6		60,394	362.3	452.9				約0.8

註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15％、－20％，DC線圈阻抗±15％。
2. AC線圈阻抗、電感為參考值。（60Hz時）
3. 動作特性為線圈溫度＋23℃ 時的值。
4. DC線圈的額定電流、線圈阻抗的（）為附動作指示燈的值。
5. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80％以下。
雖然施加的電壓超出額定80％時繼電器仍會動作，但為了達到規定的性能，使用時請對線圈施加額定電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。

開關部

	2極		4極
阻抗負載	阻抗負載	電感負載 (cosφ=0.4、L/R=7ms)	阻抗負載	電感負載 (cosφ=0.4、L/R=7ms)
接點構成	2c		4c
接點機構	單接點
接點材質	Ag
額定負載	AC220V 5A DC24V 5A	AC220V 2A DC24V 2A	AC220V 3A DC24V 3A	AC220V 0.8A DC24V 1.5A
額定通電電流	5A		3A
最大接點電壓	AC250V、DC220V		AC250V、DC220V
最大接點電流	5A		3A
最大開關容量	1,100VA 120W	440VA 48W	660VA 72W	176VA 36W
最小適用負載(參考值)＊	DC5V 1mA

＊此數值表示電子電路等微小負載位準下可開閉限度的基準，而非保證值。
此數值會隨開閉頻率、環境氣體、產品可靠性度等而定。請務必於實際的使用條件下進行實機確認。

性能

		2極	4極
*接觸阻抗1**		100mΩ以下
*動作時間2**		20ms以下
*復歸時間2**		20ms以下
最大開閉頻率	機械性	18,000次/小時
最大開閉頻率	額定負載	2,400次/小時
*絕緣阻抗 3**		1,000MΩ以上
耐電壓	線圈和接點之間	AC2,000V 50/60Hz 1min
	異極接點之間	AC2,000V 50/60Hz 1min
	同極接點之間	AC1,000V 50/60Hz 1min
震動	耐久	10～55～10Hz、重複振幅1.0mm
震動	誤動作	10～55～10Hz、重複振幅1.0mm
衝擊	耐久	1,000m/s² (約100G)
衝擊	誤動作	200m/s² (約20G)
耐久性	機械性	50,000,000次（開閉頻率18,000次/小時）
耐久性	*電氣性4**	500,000次（開閉頻率2,400次/小時）	200,000次（開閉頻率2,400次/小時）
使用環境溫度		標準型－55℃ ～＋70℃ （不可結冰結露）附動作指示燈　－40℃ ～＋70℃ （不可結冰結露）
使用環境溼度		5～85%RH
重量		約35g

註. 上述為初始值。
＊1. 量測條件：利用DC5V 1A降電壓法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動時間。
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
DUTY比：33％

（單位：mm）

本體

MY2-GS型、MY2N-GS型

註1. AC規格具有線圈斷線自我診斷功能。
2. 如為DC規格，請確認線圈極性並正確配線。
3. AC的LED顏色為紅色，DC為綠色。
4. 動作指示燈在於表示線圈通電，而非接點動作指示。

MY4-GS型、MY4N-GS型

註1. AC規格具有線圈斷線自我診斷功能。
2. 如為DC規格，請確認線圈極性並正確配線。
3. AC的LED顏色為紅色，DC為綠色。
4. 動作指示燈在於表示線圈通電，而非接點動作指示。

規格

與Push-In Plus底座PYF-[]-PU型組合使用，縮短60％的配線工時（本公司實測值資料）
可利用LED動作指示燈的燈色辨識AC線圈規格 / DC線圈規格
線圈膠帶上印有操作線圈規格，提高辨識性
全系列產品皆標準配備機械式動作指示器構造（機械指示器）
符合RoHS標準，具環保性
取得UL、CSA、IEC（VDE認證）標準

分類	分類型號		線圈電壓(V)
接點組成	2C	4C	線圈電壓(V)
標準型	MY2-GS型	MY4-GS型	AC12、AC24、AC48、AC100/110、AC110/120、AC200/220、AC220/240
標準型	MY2-GS型	MY4-GS型	DC6、DC12、DC24、DC48、DC100/110
動作指示燈內藏型	MY2N-GS型	MY4N-GS型	AC12、AC24、AC48、AC100/110、AC110/120、AC200/220、AC220/240
動作指示燈內藏型	MY2N-GS型	MY4N-GS型	DC6、DC12、DC24、DC48、DC100/110、DC220
動作指示燈/ 二極體內藏型	MY2N-D2-GS型	MY4N-D2-GS型	DC12、DC24、DC48、DC100/110、DC220
動作指示燈、 CR內藏型	MY2N-CR-GS型	MY4N-CR-GS型	AC100/110、AC110/120、AC200/220、AC220/240
附閂鎖桿型動作指示燈內藏型	MY2IN-GS型	MY4IN-GS型	AC12、AC24、AC48、AC100/110、AC110/120、AC200/220、AC220/240
附閂鎖桿型動作指示燈內藏型	MY2IN-GS型	MY4IN-GS型	DC6、DC12、DC24、DC48、DC100/110、DC220
附閂鎖桿型動作指示燈/二極體內藏型	MY2IN-D2-GS型	MY4IN-D2-GS型	DC12、DC24、DC48、DC100/110、DC220
附閂鎖桿型動作指示燈/CR內藏型	MY2IN-CR-GS型	MY4IN-CR-GS型	型AC100/110、AC110/120、AC200/220、AC220/240

性能

操作線圈

項目		額定電流(mA)		線圈阻抗 (Ω)	線圈感電係數(H)		動作電壓(V)	復歸電壓(V)	最大容許電壓(V)	消耗功率(VA、W)
額定電壓		50Hz	60Hz	線圈阻抗 (Ω)	電樞OFF	電樞ON	對額定電壓的比(%)			消耗功率(VA、W)
AC	12	106.5	91	46	0.17	0.33	80%以下＊1	30%以上＊2	110%	約0.9～1.3(60Hz)
	24	53.8	46	180	0.69	1.3
	48	25.7	21.1	788	3.22	5.66
	100/110	11.7/12.9	10.0/11.0	3,750	14.54	24.6
	110/120	9.9/10.8	8.4/9.2	4,430	19.2	32.1
	200/220	6.2/6.8	5.3/5.8	12,950	54.75	94.07
	220/240	5.2/6.2	4.3/5.0	15,920	83.5	136.4
DC	6	146(151)		41.0(39.8)	0.17	0.33		10%以上＊2		約0.9
	12	72.7(75)		165(160)	0.73	1.73
	24	36.3(37.7)		662(636)	3.2	5.72
	48	17.6(18.8)		2,725(2,560)	10.6	21.0
	100/110	8.7(9.0)/ 9.6(9.9)		11,440(11,100)	45.6	86.2
	220	3.6		60,394	362.3	452.9				約0.8

開關部

	2極		4極
阻抗負載	阻抗負載	電感負載 (cosφ=0.4、L/R=7ms)	阻抗負載	電感負載 (cosφ=0.4、L/R=7ms)
接點構成	2c		4c
接點機構	單接點
接點材質	Ag
額定負載	AC220V 5A DC24V 5A	AC220V 2A DC24V 2A	AC220V 3A DC24V 3A	AC220V 0.8A DC24V 1.5A
額定通電電流	5A		3A
最大接點電壓	AC250V、DC220V		AC250V、DC220V
最大接點電流	5A		3A
最大開關容量	1,100VA 120W	440VA 48W	660VA 72W	176VA 36W
最小適用負載(參考值)＊	DC5V 1mA

		2極	4極
*接觸阻抗1**		100mΩ以下
*動作時間2**		20ms以下
*復歸時間2**		20ms以下
最大開閉頻率	機械性	18,000次/小時
最大開閉頻率	額定負載	2,400次/小時
*絕緣阻抗 3**		1,000MΩ以上
耐電壓	線圈和接點之間	AC2,000V 50/60Hz 1min
	異極接點之間	AC2,000V 50/60Hz 1min
	同極接點之間	AC1,000V 50/60Hz 1min
震動	耐久	10～55～10Hz、重複振幅1.0mm
震動	誤動作	10～55～10Hz、重複振幅1.0mm
衝擊	耐久	1,000m/s² (約100G)
衝擊	誤動作	200m/s² (約20G)
耐久性	機械性	50,000,000次（開閉頻率18,000次/小時）
耐久性	*電氣性4**	500,000次（開閉頻率2,400次/小時）	200,000次（開閉頻率2,400次/小時）
使用環境溫度		標準型－55℃ ～＋70℃ （不可結冰結露）附動作指示燈　－40℃ ～＋70℃ （不可結冰結露）
使用環境溼度		5～85%RH
重量		約35g

外觀尺寸

（單位：mm）

本體

MY2-GS型、MY2N-GS型

註1. AC規格具有線圈斷線自我診斷功能。
2. 如為DC規格，請確認線圈極性並正確配線。
3. AC的LED顏色為紅色，DC為綠色。
4. 動作指示燈在於表示線圈通電，而非接點動作指示。

MY4-GS型、MY4N-GS型

註1. AC規格具有線圈斷線自我診斷功能。
2. 如為DC規格，請確認線圈極性並正確配線。
3. AC的LED顏色為紅色，DC為綠色。
4. 動作指示燈在於表示線圈通電，而非接點動作指示。
