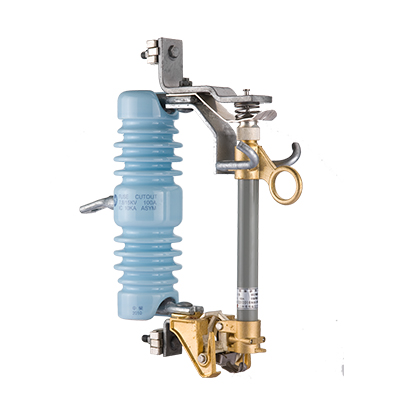

熔絲鏈開關
商品簡述：
1. 符合ANSI規格。
2. 採用單純之肘節機構(toggle mechanism)，熔絲熔斷之後，熔絲鏈套管迅速確實地跳開。
3. 可動及固定導電部分均有鍍銀，保證長期使用之優良接觸與操作便利性，其餘鐵製部分亦電鍍 熔鋅，耐鹽蝕能力高，在鹽分濕氣特多地方，亦能保證長期使用。
4. 熔絲筒之強度很高，在沒有保養之情況下，即使以額定啟斷電流啟斷五次，亦無異狀。
5. 附有ANSI規格之安裝器具可依照設計裝在橫木柱上。
-
DXM 型熔絲鏈開關種類及額定值 型別 DXM-5 連續額定電流 100 最大設計電壓 7800/15000 頻率 50/60 額定啟斷電流 10000 (at7.8kV) DXM 型熔絲鏈開關絕緣耐力表 型別 加壓端 60Hz 商用電壓 kV (r.m.s.) 衝擊波電壓
kV (crest)乾燥(1分鐘) 注水(10秒) DXM-5 端子-端子 35 - 95 端子-大地 35 30 95
-
規格表
DXM 型熔絲鏈開關種類及額定值 型別 DXM-5 連續額定電流 100 最大設計電壓 7800/15000 頻率 50/60 額定啟斷電流 10000 (at7.8kV) DXM 型熔絲鏈開關絕緣耐力表 型別 加壓端 60Hz 商用電壓 kV (r.m.s.) 衝擊波電壓
kV (crest)乾燥(1分鐘) 注水(10秒) DXM-5 端子-端子 35 - 95 端子-大地 35 30 95
DXM型熔絲鏈開關額定值：
連續額定電流： 100A(rms)
最大設計電壓： 7.8/15kV(rms)
頻率：50/60 Hz
額定啟斷電流：10kA(Asym.rms)(at 7.8kV時)
DXM型熔絲鏈開關絕緣耐力：
60Hz耐壓：35kV 乾燥1分鐘(端子-端子，端子-大地)
30kV 注水10秒鐘(端子-大地)
1.2x50μs衝擊波耐壓(BIL)：95kV
