氧化鋅避雷器
商品簡述：
優點
• 提供優良的衝擊電壓保護特性。
• 提供穩定之氧化鋅素子、無續流、無間隙、對雷擊迅速反應。
• 具有完全防潮設施，全數做氣密檢驗，耐污染性高。
• 全數做洩漏電流檢驗，具有高安全性。
• 提供廣範圍之50/60Hz過電壓保護能力。
• 勿須檢查及保養，適合長時間使用。
• 隔離器裝置提供(10kA型)，當避雷器遇到超過額定之長時間連續突波時之保護功能，能使避雷器本體與配電線路隔離。
檔案下載
-
5kA 避雷器
＊符合美國電子及電機工程師學會IEEE Std C62.11及國際電工標準IEC 60099-4之標準。規格表
額定電壓(kV) 最大連續
運轉電壓
(kV)最大等效定峻度波頭保護水準
0.5μs(kV Crest)最大放電阻抗電壓
(kV Crest)
電流波形
8x20 μs放電電流耐量
(kA Crest)衝擊電壓(kV Crest) 60Hz 電壓
(kV RMS)2.5kA 5kA 10kA 乾燥
(1分鐘)注水
(10 秒鐘)4.5 3.82 24 18.6 19.8 21.6 65 60 21 20 9 7.65 36 27.9 29.7 32.4 65 75 27 24 12 10.2 48 37.2 39.6 43.2 65 85 31 27 15 12.75 60 46.5 49.5 54 65 95 35 30 18 15.3 72 55.8 59.4 64.8 65 125 42 36
10kA 避雷器
＊符合美國電子及電機工程師學會IEEE Std C62.11及國際電工標準IEC 60099-4之標準。
規格表額定電壓(kV)
最大連續
運轉電壓
(kV)最大等效定峻度波頭保護水準
(kV Crest)
0.5μs (kV Crest)最大放電阻抗電壓
(kV Crest)
電流波形
8x20 μs放電電流耐量
(kA Crest)衝擊電壓(kV Crest) 60Hz 電壓
(kV RMS)
5kA 10kA 20kA 乾燥
(1分鐘)注水
(10 秒鐘)4.5 3.82 25 20.5 22.5 25.7 100 60 21 20 9 7.65 40 30 35 40 100 75 27 24 12 10.2 46 37.4 41 46.7 100 85 31 27 15 12.75 56 45.6 50 57 100 95 35 30 18 15.3 67 54.7 60 68.5 100 125 42 36 24 20.4 92 78.2 85 93.5 100 150 70 60 27 22 100.8 82.1 90 102.5 100 150 70 6 -
5kA 避雷器
＊符合美國電子及電機工程師學會IEEE Std C62.11及國際電工標準IEC 60099-4之標準。規格表
額定電壓(kV) 最大連續
運轉電壓
(kV)最大等效定峻度波頭保護水準
0.5μs(kV Crest)最大放電阻抗電壓
(kV Crest)
電流波形
8x20 μs放電電流耐量
(kA Crest)衝擊電壓(kV Crest) 60Hz 電壓
(kV RMS)2.5kA 5kA 10kA 乾燥
(1分鐘)注水
(10 秒鐘)4.5 3.82 24 18.6 19.8 21.6 65 60 21 20 9 7.65 36 27.9 29.7 32.4 65 75 27 24 12 10.2 48 37.2 39.6 43.2 65 85 31 27 15 12.75 60 46.5 49.5 54 65 95 35 30 18 15.3 72 55.8 59.4 64.8 65 125 42 36
10kA 避雷器
＊符合美國電子及電機工程師學會IEEE Std C62.11及國際電工標準IEC 60099-4之標準。
規格表額定電壓(kV)
最大連續
運轉電壓
(kV)最大等效定峻度波頭保護水準
(kV Crest)
0.5μs (kV Crest)最大放電阻抗電壓
(kV Crest)
電流波形
8x20 μs放電電流耐量
(kA Crest)衝擊電壓(kV Crest) 60Hz 電壓
(kV RMS)
5kA 10kA 20kA 乾燥
(1分鐘)注水
(10 秒鐘)4.5 3.82 25 20.5 22.5 25.7 100 60 21 20 9 7.65 40 30 35 40 100 75 27 24 12 10.2 46 37.4 41 46.7 100 85 31 27 15 12.75 56 45.6 50 57 100 95 35 30 18 15.3 67 54.7 60 68.5 100 125 42 36 24 20.4 92 78.2 85 93.5 100 150 70 60 27 22 100.8 82.1 90 102.5 100 150 70 6
-
屋內應用5kA 避雷器
＊符合美國電子及電機工程師學會IEEE Std C62.11及國際電工標準IEC 60099-4之標準。規格表
額定電壓(kV) 最大連續
運轉電壓
(kV)最大等效定峻度波頭保護水準
0.5μs(kV Crest)最大放電阻抗電壓
(kV Crest)
電流波形
8x20 μs放電電流耐量
(kA Crest)衝擊電壓(kV Crest) 60Hz 電壓
(kV RMS)2.5kA 5kA 10kA 乾燥
(1分鐘)注水
(10 秒鐘)4.5 3.82 24 18.6 19.8 21.6 65 60 21 20 9 7.65 36 27.9 29.7 32.4 65 75 27 24 12 10.2 48 37.2 39.6 43.2 65 85 31 27 15 12.75 60 46.5 49.5 54 65 95 35 30 18 15.3 72 55.8 59.4 64.8 65 125 42 36
10kA 避雷器
＊符合美國電子及電機工程師學會IEEE Std C62.11及國際電工標準IEC 60099-4之標準。
規格表額定電壓(kV)
最大連續
運轉電壓
(kV)最大等效定峻度波頭保護水準
(kV Crest)
0.5μs (kV Crest)最大放電阻抗電壓
(kV Crest)
電流波形
8x20 μs放電電流耐量
(kA Crest)衝擊電壓(kV Crest) 60Hz 電壓
(kV RMS)
5kA 10kA 20kA 乾燥
(1分鐘)注水
(10 秒鐘)4.5 3.82 25 20.5 22.5 25.7 100 60 21 20 9 7.65 40 30 35 40 100 75 27 24 12 10.2 46 37.4 41 46.7 100 85 31 27 15 12.75 56 45.6 50 57 100 95 35 30 18 15.3 67 54.7 60 68.5 100 125 42 36 24 20.4 92 78.2 85 93.5 100 150 70 60 27 22 100.8 82.1 90 102.5 100 150 70 6 -
屋外應用5kA 避雷器
＊符合美國電子及電機工程師學會IEEE Std C62.11及國際電工標準IEC 60099-4之標準。規格表
額定電壓(kV) 最大連續
運轉電壓
(kV)最大等效定峻度波頭保護水準
0.5μs(kV Crest)最大放電阻抗電壓
(kV Crest)
電流波形
8x20 μs放電電流耐量
(kA Crest)衝擊電壓(kV Crest) 60Hz 電壓
(kV RMS)2.5kA 5kA 10kA 乾燥
(1分鐘)注水
(10 秒鐘)4.5 3.82 24 18.6 19.8 21.6 65 60 21 20 9 7.65 36 27.9 29.7 32.4 65 75 27 24 12 10.2 48 37.2 39.6 43.2 65 85 31 27 15 12.75 60 46.5 49.5 54 65 95 35 30 18 15.3 72 55.8 59.4 64.8 65 125 42 36
10kA 避雷器
＊符合美國電子及電機工程師學會IEEE Std C62.11及國際電工標準IEC 60099-4之標準。
規格表額定電壓(kV)
最大連續
運轉電壓
(kV)最大等效定峻度波頭保護水準
(kV Crest)
0.5μs (kV Crest)最大放電阻抗電壓
(kV Crest)
電流波形
8x20 μs放電電流耐量
(kA Crest)衝擊電壓(kV Crest) 60Hz 電壓
(kV RMS)
5kA 10kA 20kA 乾燥
(1分鐘)注水
(10 秒鐘)4.5 3.82 25 20.5 22.5 25.7 100 60 21 20 9 7.65 40 30 35 40 100 75 27 24 12 10.2 46 37.4 41 46.7 100 85 31 27 15 12.75 56 45.6 50 57 100 95 35 30 18 15.3 67 54.7 60 68.5 100 125 42 36 24 20.4 92 78.2 85 93.5 100 150 70 60 27 22 100.8 82.1 90 102.5 100 150 70 6

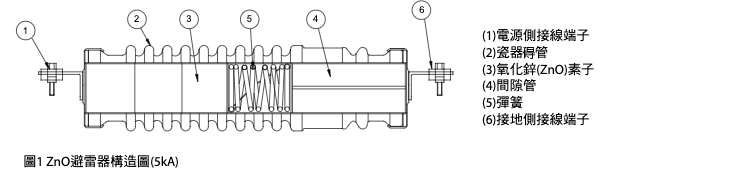

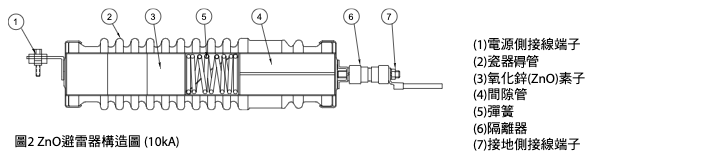

外形尺寸：
主要特性：
• 提供優良的衝擊電壓保護特性。
• 提供穩定之氧化鋅素子、無續流、無間隙、對雷擊迅速反應。
• 具有完全防潮設施，全數做氣密檢驗，耐污染性高。
• 全數做洩漏電流檢驗，具有高安全性。
• 提供廣範圍之50/60Hz過電壓保護能力。
• 勿須檢查及保養，適合長時間使用。
• 隔離器裝置提供(10kA型)，當避雷器遇到超過額定之長時間連續突波時之保護功能，能使避雷器本體與配電線路隔離。
氧化鋅型
• 電壓等級：4.5kV~27kV
• 責務電流容量：5kA、10kA
